О резьбе…
( Вторник, 21 Апреля 2020. Автор: kvn79. Просмотров: 376. )

На написание данной статьи подтолкнуло большое количество противоречивой, а иногда и откровенно неправильной

информации о параметрах резьбы в оборудовании для систем подачи углекислого газа в аквариум,

встречающейся в интернет-магазинах и на других онлайн-ресурсах.



В данной статье попытаемся немного разобраться и убрать путаницу при выборе оборудования для подачи углекислого газа (СО2) в аквариум, а именно в «разделе» резьбы.

Казалось бы – зачем отдельно рассматривать такую «мелочь», как резьба? Но не все так просто. С расширением ассортимента товаров для систем СО2, особенно импортного производства, вопрос правильно подобранной резьбы для сборки компонентов системы подачи углекислого газа становится едва ли не первоочередным. Ведь не редки случаи, когда приобретенное оборудование от разных производителей попросту несовместимо… по резьбе.



Раздел I – вентили и редукторы



Не секрет, что маркировка и параметры резьбы отличаются в зависимости от региона выпуска продукции, а также предназначения продукции. Не будем сильно углубляться в разновидности резьб и их типоразмеры, а лишь остановимся на наиболее часто используемом в аквариумистике оборудовании для подачи углекислого газа (СО2).

Как известно, основой баллонной системы подачи углекислого газа (СО2) в аквариум является баллон. Баллон оснащается запорным устройством – вентилем, к которому подключается навесная арматура: разнообразные редукторы, регуляторы.

В зависимости от региона (страны), для которого он произведен, вентиль будет иметь разную резьбу.

Для нашей страны на сегодня есть два стандартных типоразмера резьбы на выходе для вентилей углекислотных баллонов: Сп21,8 и G3/4. (Параметры резьбы вентилей для вкручивания в горловину баллона тоже есть разные. Но их мы в расчет не берем, исходя из того, что баллон приобретается в полностью готовом для работы виде, с уже вкрученным вентилем).

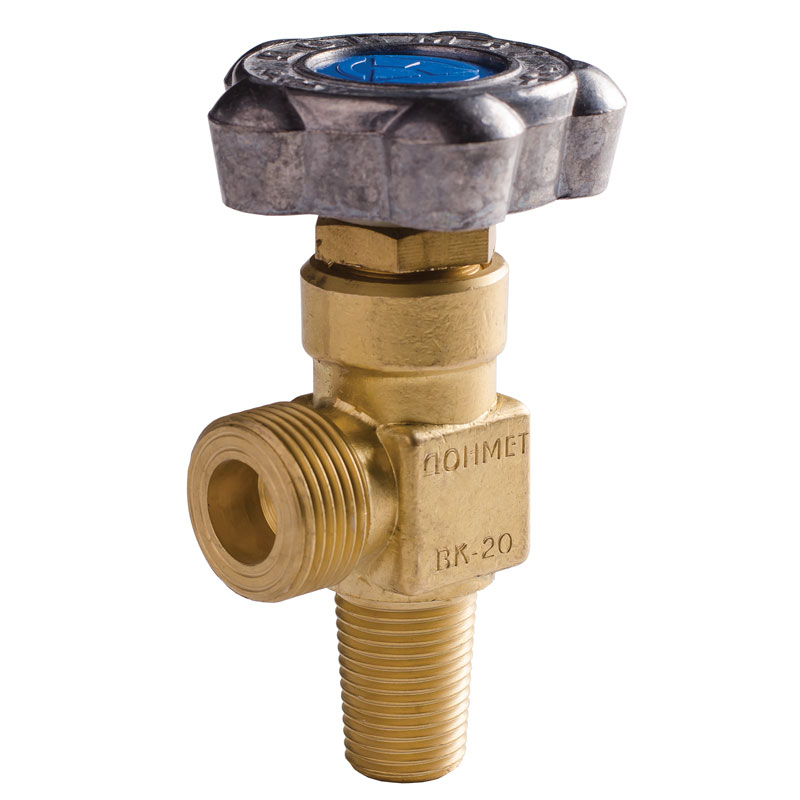

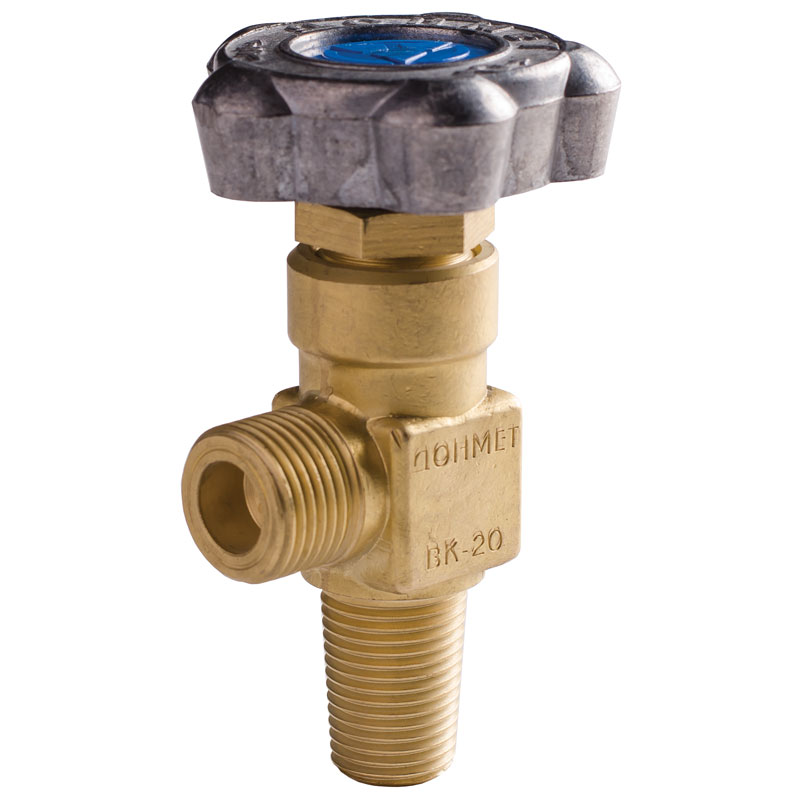

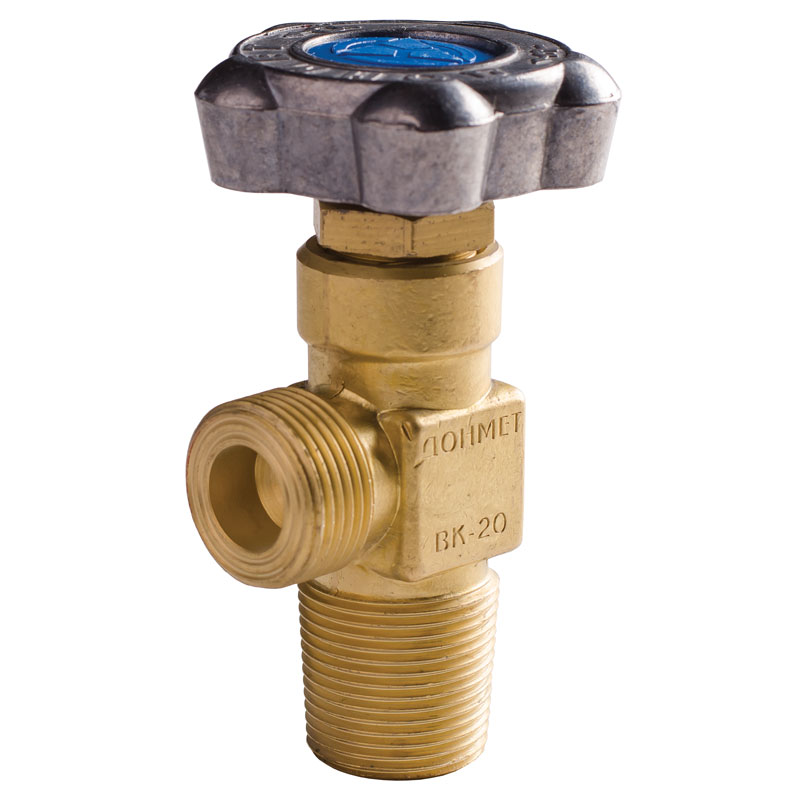

 Вентиль для баллона малого объема с резьбой на выходе Сп21,8 (W21.8)Вентиль для баллона большого объема с резьбой на выходе G3/4Вентиль для баллона малого объема с резьбой на выходе G3/4

Вентили для установки на баллоны

На рисунке показан пример наиболее распространенных вентилей, устанавливающихся на баллоны разного объема.

Первым идет вентиль с резьбой на выходе Сп21,8 для установки на баллоны малого объема (до 12л), вторым – вентиль для установки на баллоны большого объема (20-40л) и с резьбой на выходе G3/4. Ну и третий – начавший появляться в последнее время все чаще на баллонах, вентиль для установки на баллоны малого объема (до 12л), но с резьбой на выходе – G3/4!

Вот как раз первый и третий вариант вентиля для баллонов малого объема и интересен для нас.

Вентили с резьбой на выходе Сп21,8 устанавливаются на баллоны малого объема (0,5-12л), вентили с резьбой G3/4 устанавливаются баллоны объемом 20-40л. (Бывают исключения, когда в баллонах малого объема установлен вентиль с резьбой на выходе G3/4, или же в больших 20-40 – литровых баллонах установлен вентиль с резьбой на выходе Сп21,8, но их относительно немного).

В народе резьбу Сп21,8 условно называют – «малой» резьбой, а G3/4 – соответственно – «большой». И выбирая то или иное оборудование, оперируют этими двумя терминами, не подозревая никаких подвохов… А они есть и об этом далее.



Основные технические характеристики резьбы Сп21,8 и G3/4.

Резьба

Обозначение

Внешний диаметр

Количество ниток на дюйм

Сп21,8

Сп21,8

(зарубежный вариант - W21.8x1/14)

21,8мм

14

G3/4

G3/4

26,4мм

14



Как видно из приведенных параметров резьб они отличаются по диаметру. Это одно из основных отличий, которое очень часто вводит в заблуждение не только покупателей оборудования СО2, но и (к сожалению) продавцов..

Если с размером резьбы G3/4 все более-менее понятно и ее трудно перепутать с другой, то вот с резьбой Сп21,8 все не так просто. Выбирая оборудование для системы подачи углекислого газа в аквариум (системы СО2), и определившись, что резьба будет «малая» покупатель может попасть в ловушку…

Нередко в сети мелькают «описания» товаров, в которых в качестве типоразмера «малой» резьбы указывается… G1/2!.

Но G1/2 никак не относится к оборудованию для подачи СО2 в аквариум! Она близка по своим техническим характеристикам к Сп21,8, но это не одно и то же!



Параметры резьбы G1/2

Резьба

Обозначение

Внешний диаметр

Количество ниток на дюйм

G1/2

G1/2

20,96мм

14



Как видно из приведенных выше технических параметров резьбы G1/2, она отличается от Сп21,8. И все бы ничего, если бы дело было только в названии. Но разница есть в диаметре резьбы, а значит – в надежности соединения. Да и обозначение резьбы «G1/2» - не корректное для оборудования СО2, так как применяется немного в другой технической сфере. Но по не знанию или ошибке часто применяется в описаниях товаров в различных интернет-магазинах и интернет-площадках.

Кроме того, в последнее время в продаже все чаще начали появляться товары зарубежных производителей, в которых резьба вообще нестандартная для нашего региона – G5/8.

Эта резьба тоже очень близка по техническим параметрам к Сп21,8, но отличается по диаметру в большую сторону!



Параметры резьбы G5/8

Резьба

Обозначение

Внешний диаметр

Количество ниток на дюйм

G5/8

G5/8

22,91мм

14



Поэтому если в баллоне резьба на выходе вентиля G5/8, то стандартный редуктор с гайкой Сп21,8 уже на такой баллон не установить. Нужно или редуктор с гайкой на G5/8 (что для нашего региона является «нестандартом» и соответственно – большой редкостью), или же переходник с G5/8 на Сп21,8. Такие есть, но использование любых дополнительных переходников увеличивает количество соединений в системе подачи углекислого газа, что в свою очередь уменьшает общую надежность системы.

Хотя использование в таком случае переходника – меньшее из зол.

Ведь бывают случаи, когда ситуация несколько иная. А именно: в баллоне стандартная резьба – Сп21,8. А в редукторе – нестандарт G5/8. Вот тут кроется довольно серьезная опасность.

Как видно из технических параметров резьбы, G5/8 совсем немного больше по диаметру, чем Сп21,8 и соответствует ей по количеству витков. Покупатель, не зная всех подобных тонкостей,  покупает редуктор с «малой» (как ему говорят продавцы или указано в описании) резьбой G5/8 к баллону с вентилем Сп21,8. Все на первый взгляд прекрасно – гайка редуктора свободно накручивается на вентиль. Можно даже притянуть плотно ключом и не будет пропускать газ. Но это лишь – на первый взгляд. Опасность кроется в следующем: на сколько хватит такого «прослабленного» резьбового соединения, когда витки одной резьбы не до конца заходят в другую, а лишь слегка соприкасаются? Как долго будет держать давление в баллоне такое соединение и на сколько раз хватит резьбы, прежде чем она сорвется при очередном притягивании ключом? Этого не знает никто.

Естественно в таком случае опять может выручить переходник – в этот раз с Сп21,8 на G5/8. Но переходники – не самый идеальный вариант, как уже упоминалось выше. Лучше всего подбирать оборудование особенно для работы с высоким давлением (а это связка баллон-редуктор), резьбы которого имеют одни и те же типоразмеры без всяких переходников.

Чтобы подобрать такое оборудование нужно запомнить лишь несколько цифр и наименований резьбы. Для баллонов и редукторов – это резьба Сп21,8. Это касается оборудования, произведенного в нашей стране. Но как быть с импортными комплектующими, для которых обозначение резьбы «Сп21,8» просто набор символов? Какое оборудование зарубежных производителей предпочтительно для комплектации наших баллонов и наоборот?

Оказывается, у зарубежных редукторов и баллонов тоже есть резьба Сп21,8! Но обозначается она естественно латинскими буквами и имеет такое обозначение – W21,8 (иногда пишут более полное техническое описание W21,8-1/14). Так вот эта резьба и есть полный аналог нашей Сп21,8. И выбирая оборудование зарубежных производителей, ориентируйтесь на резьбу вентиля баллона или в редукторе - W21,8 (иногда пишут более полное техническое описание W21,8-1/14).

Если же так вышло, что у Вас оборудование с разными типами резьбы, то тут есть несколько вариантов: или использовать переходники или заменить вентиль в баллоне (сам баллон).



Раздел II – резьбовые соединения магистрали системы СО2



Еще одним важным аспектом подбора оборудования для систем СО2 являются соединения между устройствами после редуктора. Не секрет, что есть много различных вариантов соединений: например фитинги с выходом «елочка», прижимные гайки для шлангов, но самым надежным является все же резьбовое соединение.

Чтобы «подружить» оборудование разных производителей желательно в процессе выбора знать параметры соединительных резьб. На сегодняшний день наиболее распространенной резьбой для соединения между собой различных устройств системы подачи углекислого газа (СО2) в аквариум является резьба G1/8. Под эту резьбу спроектировано большинство комплектующих для аквариумных систем подачи углекислого газа (СО2): это и электромагнитные клапана, и дроссели тонкой настройки и счетчики пузырьков. Конечно, если в вашем распоряжении оказался, например, электромагнитный клапан с резьбой G1/4 и он абсолютно устраивает своей работоспособностью, то нет смысла его менять на другой с резьбой G1/8. В этом случает можно использовать переходник с 1/4 на 1/8.

Для прямого соединения ЭМ-клапана, редуктора и дросселя тонкой настройки в основном используются фитинги соединители 1/8-1/8,

Чтобы при выборе комплектующих знать, какая резьба в выбираемом товаре 1/4 или 1/8, достаточно запомнить лишь внешний диаметр для этих резьб.



Параметры резьб соединительных фитингов для компонентов системы СО2



Резьба

Обозначение

Внешний диаметр

Количество ниток на дюйм

G1/8

G1/8

9,73мм

28

G1/4

G1/4

13,16мм

19

G3/8

G3/8

16,66мм

19



Также бывают случаи, когда нужно соединить редуктор и, например, ЭМ-клапан с резьбой 1/8 (1/4). При этом в редукторе на выходе нет внутренней резьбы 1/8(1/4) или фитинга с внешней резьбой 1/8(1/4), а есть лишь выход с внешней резьбой 3/8 (это большинство редукторов для сварочных работ, пивных кегов и подобных установок, где используется углекислый газ). В этом случае поможет специальный фитинг переходник с резьбы 3/8 (наружная) на резьбу 1/8(1/4) внутренняя. Выглядит он так:

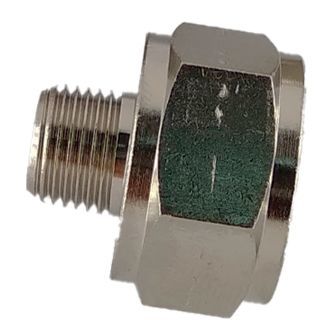

Фитинг-переходник с резьбы 3/8 на резьбу 1/8

Фитинг-переходник с резьбы 3/8 на резьбу 1/8Фитинг-переходник с резьбы 3/8 на резьбу 1/8

 Точно так же, подбирая оборудование для системы СО2 самостоятельно, можно выбрать необходимые фитинги для соединения всех устройств магистрали СО2. Для наглядности ниже представлены наиболее распространенные и часто применяемые фитинги.

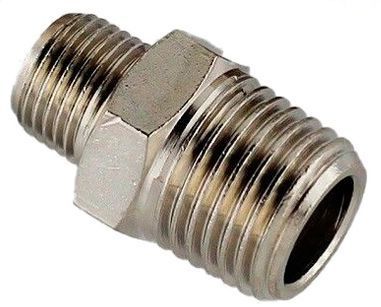

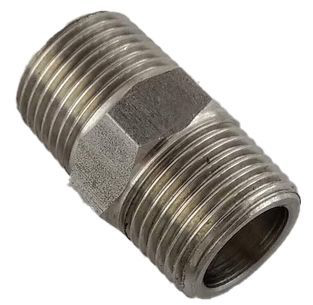

Фитинг-соединитель 1/4 - 1/8Фитинг-соединитель 1/8 - 1/8

Фитинг-соединитель 1/4 - 1/8                         Фитинг-соединитель 1/8 - 1/8



Надеемся, данная информация поможет избежать ошибок и разочарования при выборе комплектующих для системы подачи углекислого газа (системы СО2) в аквариум.
